Аппараты, предназначенные для испарения технологических сред в различных отраслях промышленности, имеют разнообразные конструкции. Они могут быть испарителями с паровым пространством с плавающей головкой и трубными пучками (тип ИП) или испарителями с паровым пространством с U-образными трубами и трубными пучками (тип ИУ).
Данные аппараты способны функционировать в местностях с умеренным и тропическим климатом. Они соответствуют климатическим исполнениям «У» и «Т» и представляют категорию изделий I по ГОСТ15150-69.
При производстве аппаратов используются такие основные материалы, как углеродистая сталь и нержавеющая сталь. Это гарантирует надежность и долговечность изделий. Купить испарители и конденсаторы холодильные по низкой цене вы можете в компании НОРМЕТ.

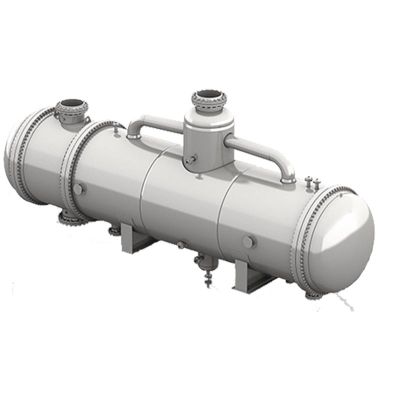

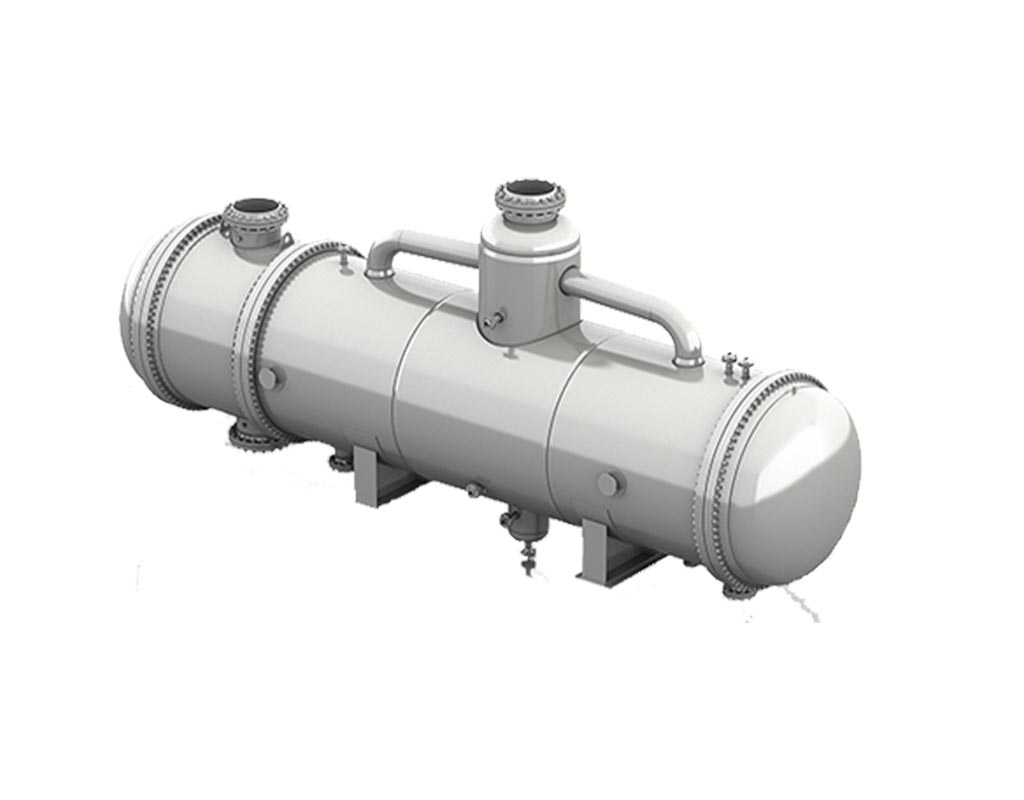

Испарители и конденсаторы холодильные
Аппараты предназначены для испарения технологических сред в процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности.
Аппараты могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия I по ГОСТ15150-69.

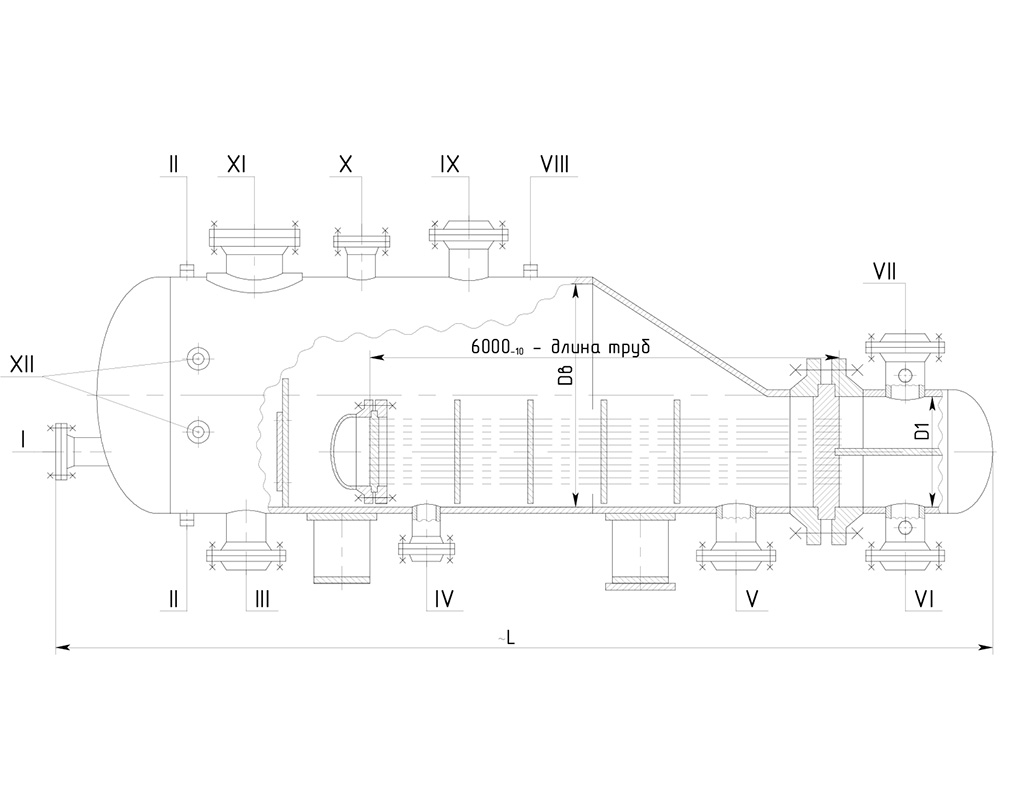

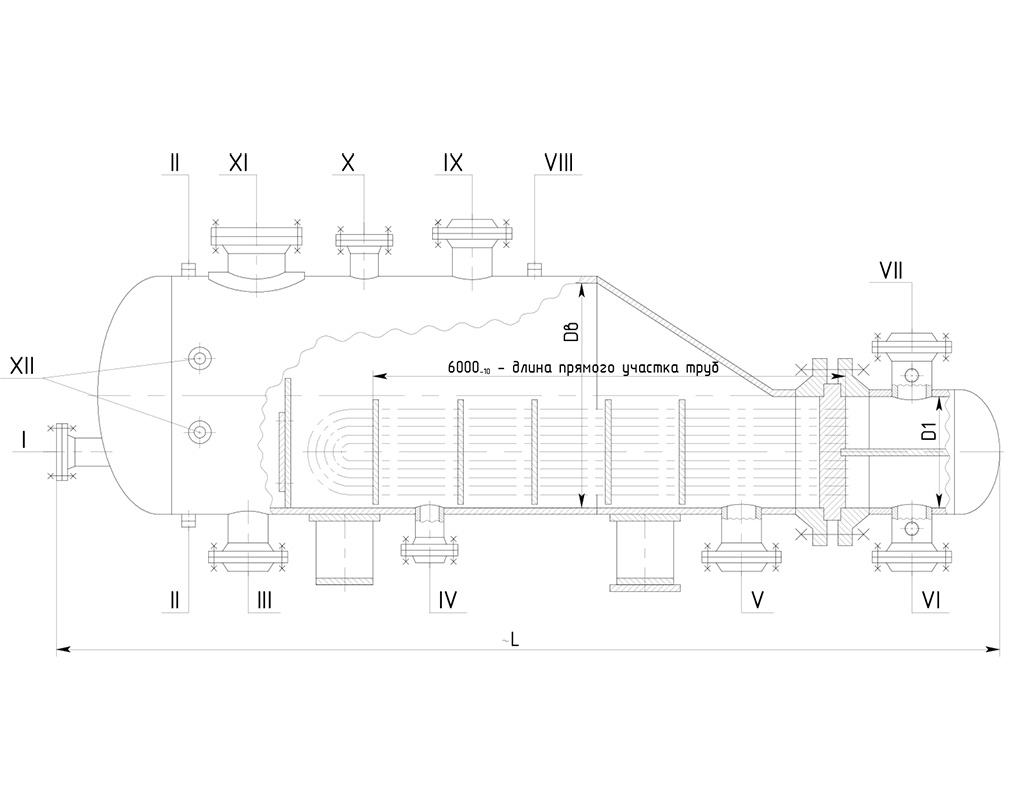

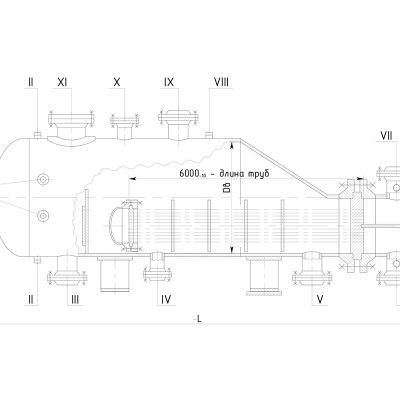

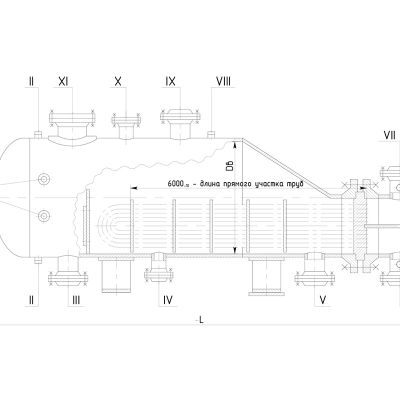

Типы: ИП – испарители с паровым пространством с плавающей головкой и трубные пучки к ним; ИУ – испарители с паровым пространством с U-образными трубами и трубные пучки к ним.
| Внутренний диаметр кожуха, DВ, мм | Внутренний диаметр распредкамеры, D1, мм | Давление Ру, МПа | ~ L | Ду1 | Ду2 | Ду3 | Ду4 | ||||
| для типа | |||||||||||
| ИП | ИУ | для типа | |||||||||
| в кожухе | в трубах | в кожухе | в трубах | ИП | ИУ | ||||||
| 800 | 500 | 1,6 | 8040 | 7900 | 250 | 150 | 200 | 100 | |||
| 2,5 | 4,0 | 2,5 | 4,0 | 8220 | 7990 | ||||||
| 1000 | 600 | 1,6 | 2,5 | 1,6 | 2,5 | 8280 | 8110 | 300 | 200 | ||
| — | 2,5 | — | |||||||||
| 1200 | 700 | 1,6 | 2,5 | 1,6 | 2,5 | 8530 | 8350 | 350 | 250 | 250 | 150 |
| — | 2,5 | — | |||||||||
| 1400 | 800 | 1,6 | 2,5 | 1,6 | 2,5 | 9020 | 8820 | 400 | |||
| — | 2,5 | — | |||||||||
| 1600 | 900 | 1,6 | 2,5 | 1,6 | 2,5 | 9200 | 9000 | 500 | 300 | ||
| — | 2,5 | — | |||||||||
| 1800 | 1000 | 1,6 | 2,5 | 1,6 | 2,5 | 9490 | 9280 | 250 | |||
| — | 2,5 | — | |||||||||
| 1100 | 1,6 | 2,5 | 1,6 | 9540 | 9300 | ||||||
| — | 2,5 | — | |||||||||
| 2000 | 1200 | 1,0* | 1,6 | 1,0* | 1,6 | 9830 | 9610 | 200 | |||
| 1,6 | 1,6 | — | 9700 | ||||||||
| — | 2,5 | ||||||||||
* Фланцы на штуцерах следует принимать на Ру 1,6 МПа
