Вакуумные конденсаторы находят применение в различных отраслях промышленности, включая нефтяную, химическую, нефтехимическую и газовую. Они предназначены для проведения процесса конденсации вакуумных сред в технологических процессах.
Вакуумные конденсаторы могут быть выполнены в двух типах конструкции: с неподвижными трубчатыми решетками типа КВН и с неподвижными трубчатыми решетками и температурным компенсатором на кожухе типа КВК. Первый тип конденсаторов может быть горизонтальным или вертикальным.
Горизонтальные вакуумные конденсаторы доступны в четырех различных исполнениях, в зависимости от их конструкции. Исполнение 1 включает разъемную распределительную камеру, плоскую крышку и кожух диаметром от 600 до 1200 мм с теплообменными трубами длиной 3000 или 4000 мм. Исполнение 2 имеет разъемную распределительную камеру, плоскую крышку и кожух диаметром от 800 до 1200 мм с теплообменными трубами длиной 6000 мм. Исполнения 3 и 4 включают разъемную распределительную камеру, эллиптическую крышку и кожух диаметром от 1400 до 2000 мм с теплообменными трубами длиной 3000 и 4000 мм (в исполнении 3) или 6000 мм (в исполнении 4).
Вертикальные вакуумные конденсаторы также имеют два различных исполнения, определяемых конструкцией распределительных камер. Исполнение 1 включает разъемную распределительную камеру, плоскую крышку и кожух диаметром от 600 до 1200 мм, а исполнение 2 - разъемную распределительную камеру, эллиптическую крышку и кожух диаметром от 1400 до 2000 мм.
Теплообменные трубы в конденсаторах могут быть гладкими (Г), что делает их пригодными для эксплуатации в различных климатических условиях, включая умеренный и тропический климаты. Согласно ГОСТ 15150-69, климатическое исполнение указывается как "У" или "Т", а категория изделия - 1.
Конденсаторы предназначены для использования в географических областях с сейсмичностью менее 7 баллов по шкале, принятой в РФ.
Для производства конденсаторов используются такие материалы, как углеродистая сталь, нержавеющая сталь и латунь. Заказать вакуумные конденсаторы по низкой цене вы можете в компании НОРМЕТ.

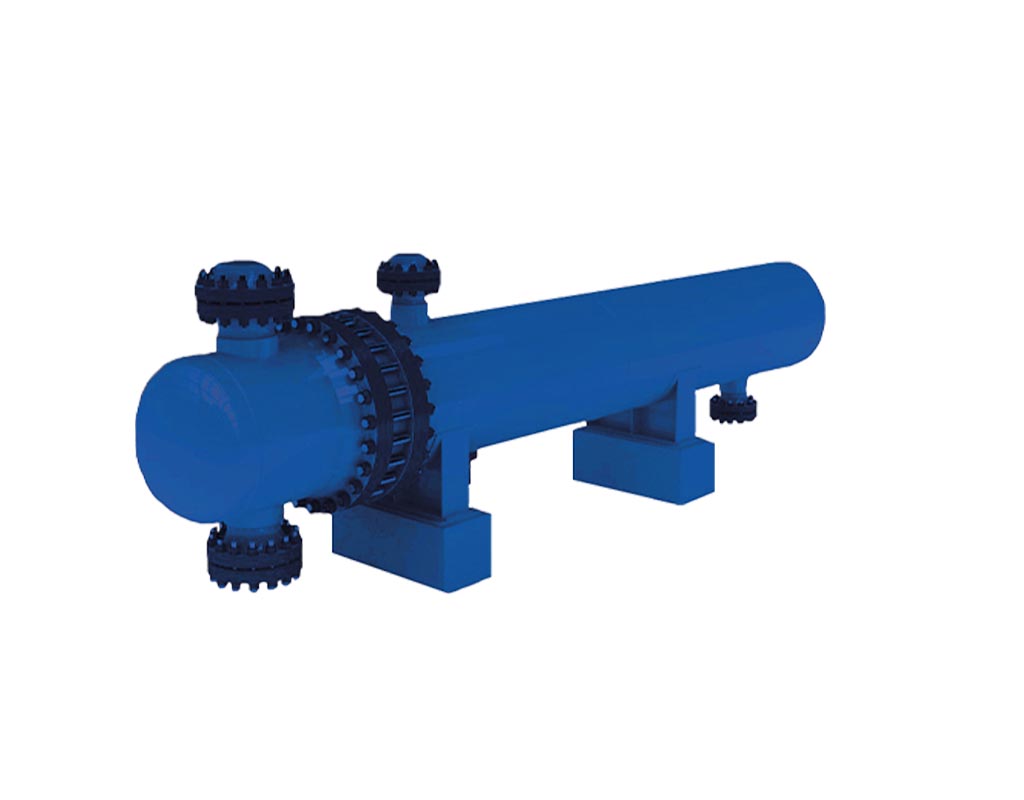

Конденсаторы вакуумные
Конденсаторы вакуумные Конденсаторы предназначены для конденсации сред под вакуумом в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности.
Конденсаторы вакуумные с неподвижными трубными решетками типа КВН, с неподвижными трубными решетками и температурным компенсатором на кожухе типа КВК изготавливаются двух видов: горизонтальные и вертикальные.
Типы: Исполнение 1 — с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм при длине теплообменных труб 3000 и 4000 мм; Исполнение 2 — с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 800-1200 мм при длине теплообменных труб 6000 мм; Исполнение 3 — с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 3000 и 4000 мм; Исполнение 4 — с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 6000 мм.
| Наименование, тип, ТУ, код ОКП | Диаметр кожуха, DB, мм | Длина труб, L, мм | Сортамент труб, мм | Число ходов по трубам | Условное давление,* МПа,не более | Площадь поверхности теплообмена, м2 | |
| в кожухе | в трубах | ||||||
| мм. рт. ст. | МПа | ||||||

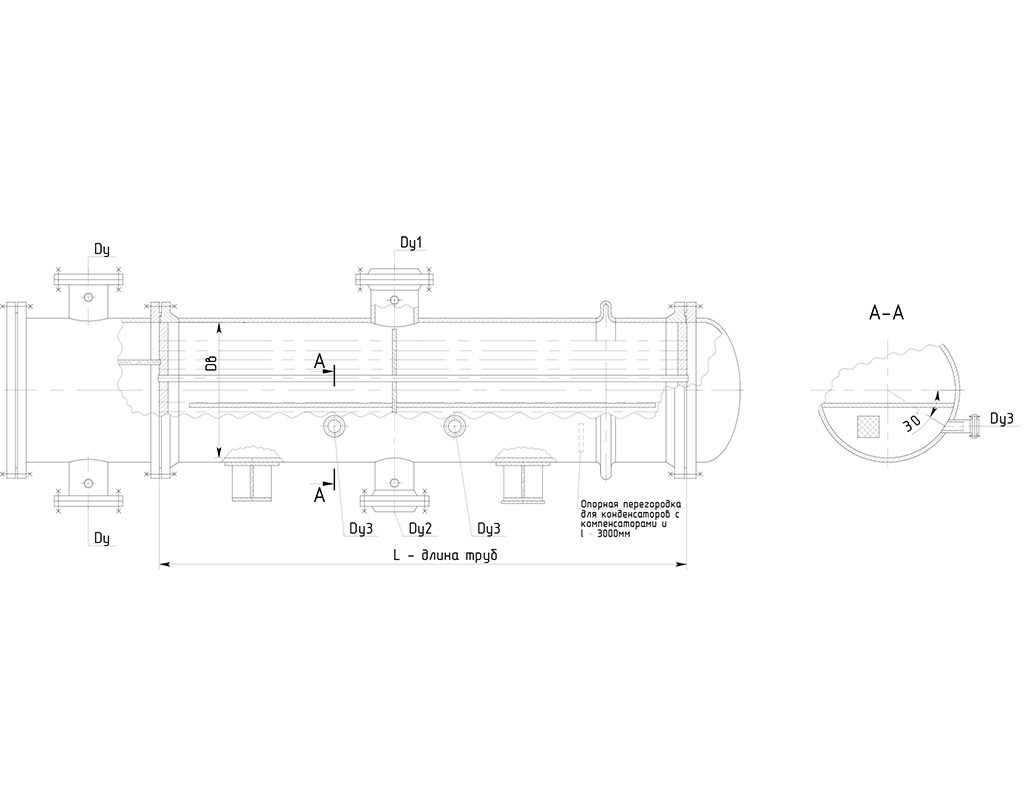

| Конденсаторы вакуумные горизонтальные с неподвижными трубными решетками (КВНГ), с неподвижными трубными решетками и температурным компенсатором на кожухе (КВКГ), ТУ 3612-007-00220302-99,ОКП 361211 | 600 | 3000; 4000 | 25×2 | 2, 4, 6 | вакуум до 5 | 0,6 | 32 ÷ 55 |
| 800 | 3000; 4000; 6000 | 70 ÷ 164 | |||||
| 1000 | 131 ÷ 294 | ||||||
| 1200 | 204 ÷ 449 | ||||||
| 1400 | 243 ÷ 531 | ||||||
| 1600 | 345 ÷ 742 | ||||||
| 1800 | 465 ÷ 990 | ||||||
| 2000 | 595 ÷ 1257 | ||||||

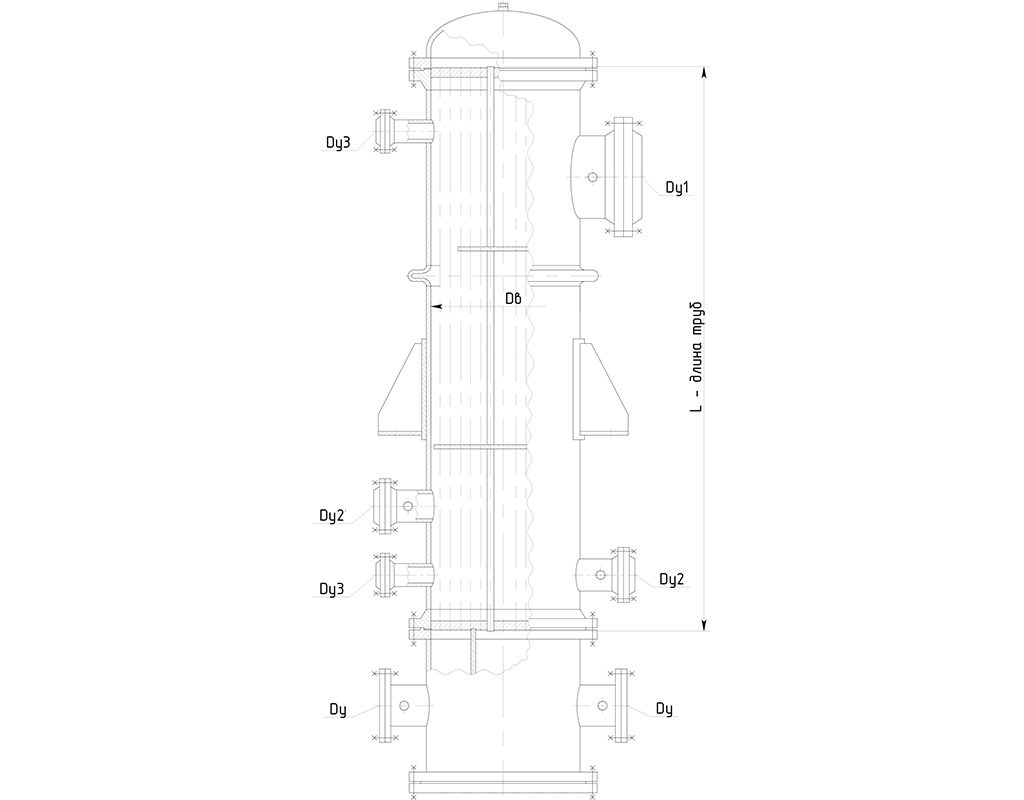

| Конденсаторы вакуумные вертикальные с неподвижными трубными решетками (КВНВ), с неподвижными трубными решетками и температурным компенсатором на кожухе (КВКВ), ТУ 3612-007-00220302-99,ОКП 361211 | 600 | 3000; 4000 | 4, 6 | 32 ÷ 47 | |||
| 800 | 3000; 4000; 6000 | 70 ÷ 149 | |||||
| 1000 | 131 ÷ 272 | ||||||
| 1200 | 204 ÷ 422 | ||||||
| 1400 | 4000; 6000 | 435 ÷ 669 | |||||
| 1600 | 620 ÷ 948 | ||||||
| 1800 | 6000 | 1190 ÷ 1210 | |||||
| 2000 | 1444 ÷ 1464 | ||||||
* Разрешается применять конденсаторы с диаметром кожуха 600÷1000 мм при давлении в кожухе до Ру=1,0 МПа и с диаметром кожуха 1200÷2000 мм при давлении до Ру=0,6 МПа
