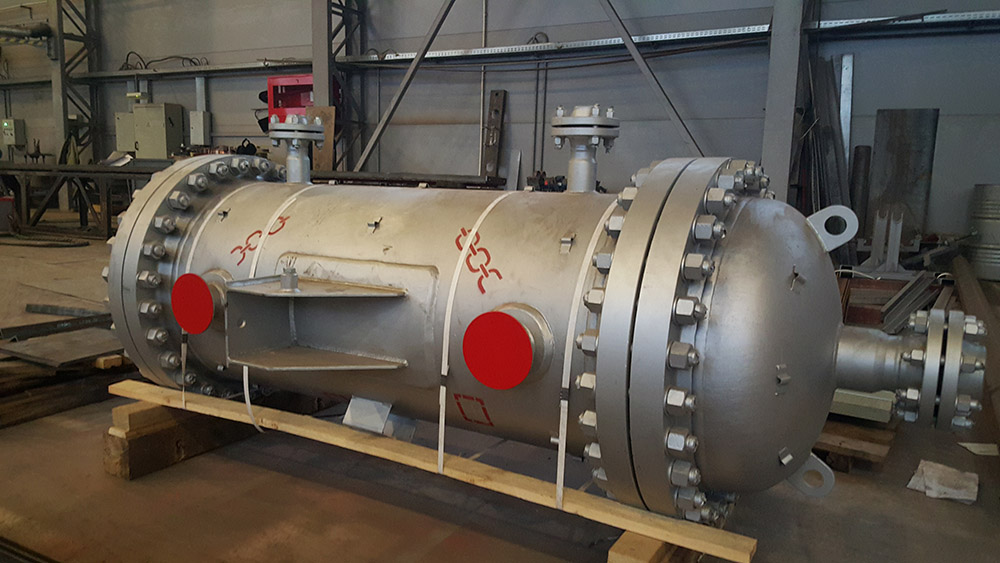

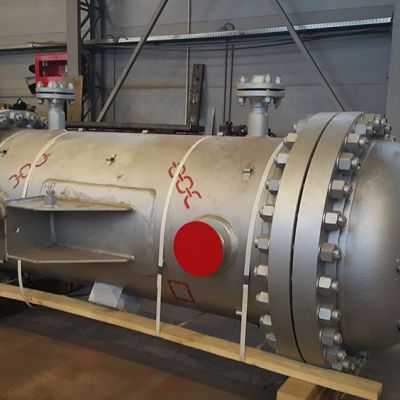

Теплообменники кожухотрубчатые с неподвижными трубными решетками

Изготавливим аппараты теплообменные кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе с наружным диаметром 159, 273, 325, 426, 630 мм и внутренним 400, 600, 800, 1000, 1200, 1400 мм.

Данный тип оборудования предназначен для теплообмена жидких и газообразных сред в технологических процессах химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других отраслях промышленности.
Типы: исполнение 1 – испарители с жидким, газообразным, парогазовым и парожидкостным теплоносителем (ИН-1, ИК-1); исполнение 2 – испарители с паровым теплоносителем (ИН-2, ИК-2)

Теплообменные аппараты - важный инструмент в промышленности

В промышленном производстве широко применяются теплообменные аппараты, особенно в таких отраслях, как химическая, нефтехимическая, нефтеперерабатывающая, нефтяная и газовая промышленность. Аппараты для теплообмена разделяются на разные типы в зависимости от их назначения, конструкции и расположения.

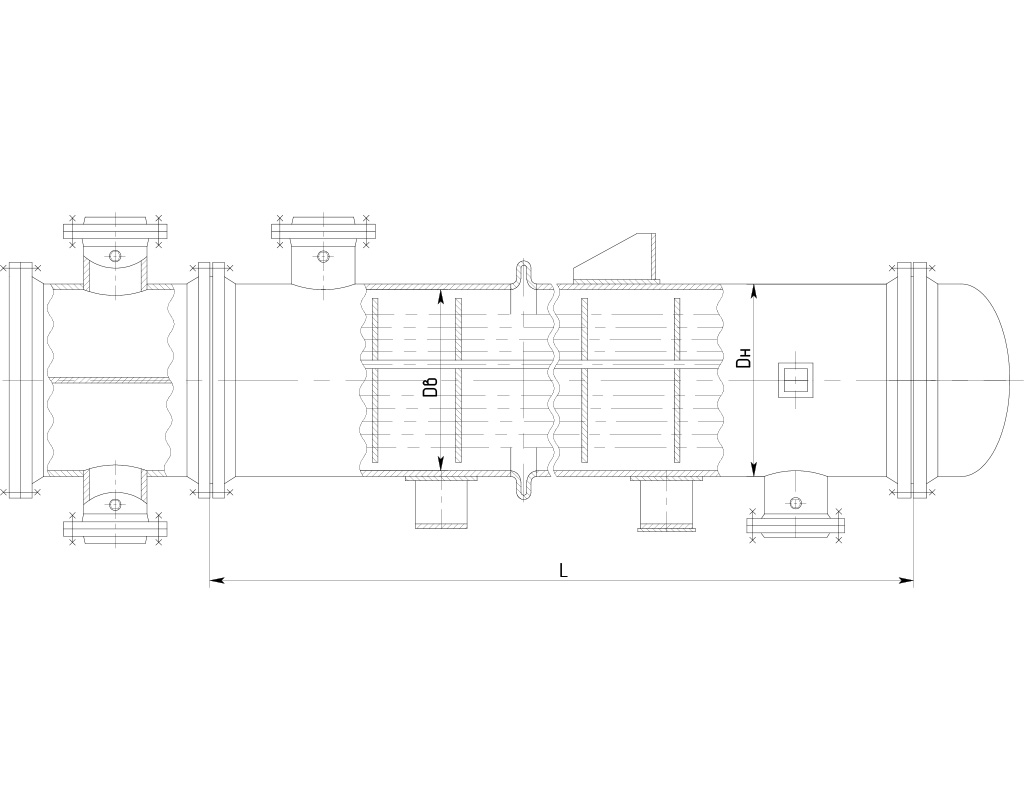

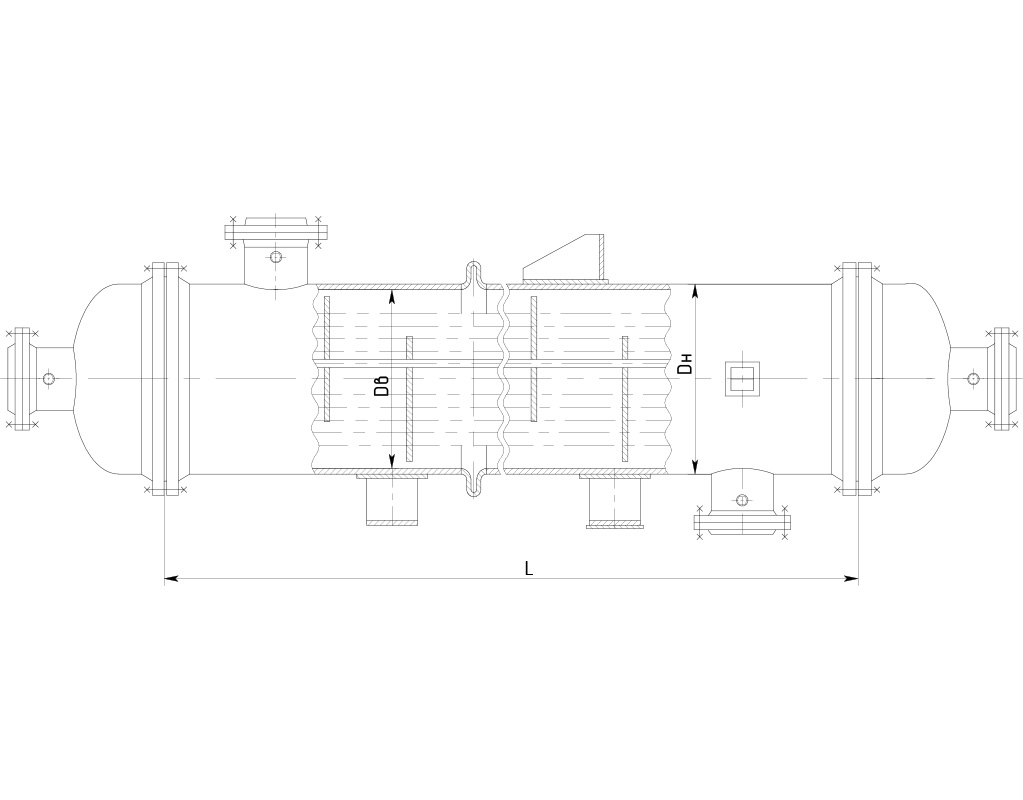

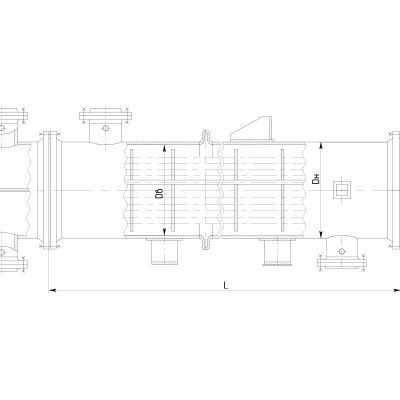

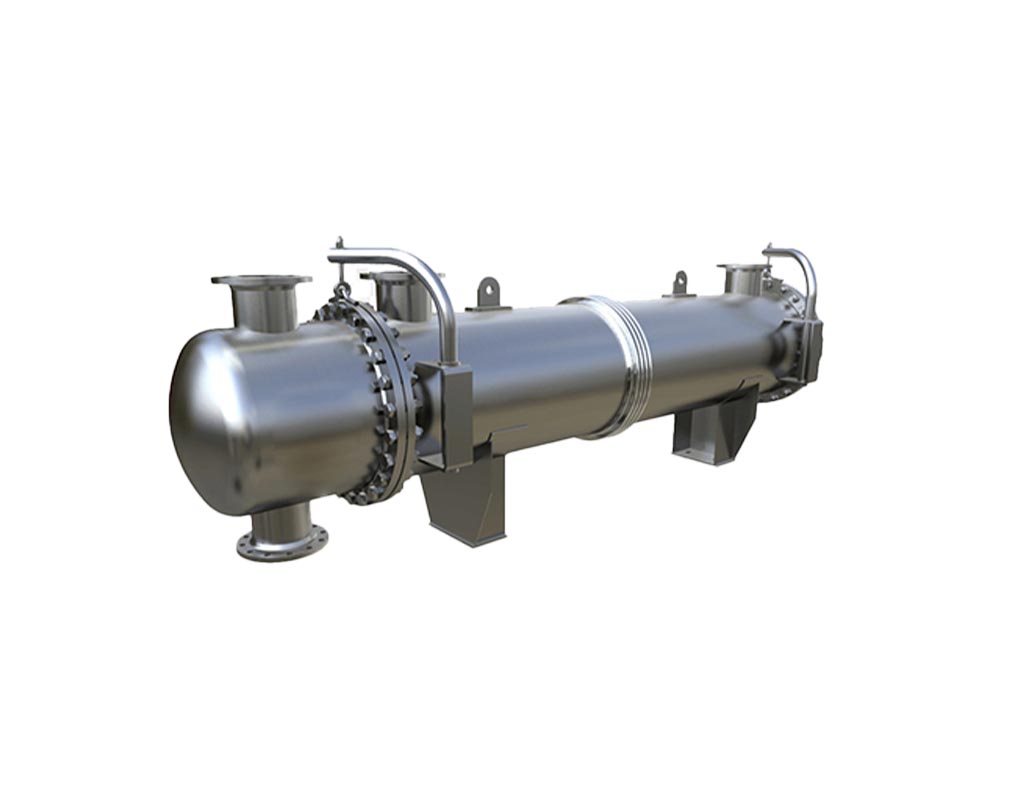

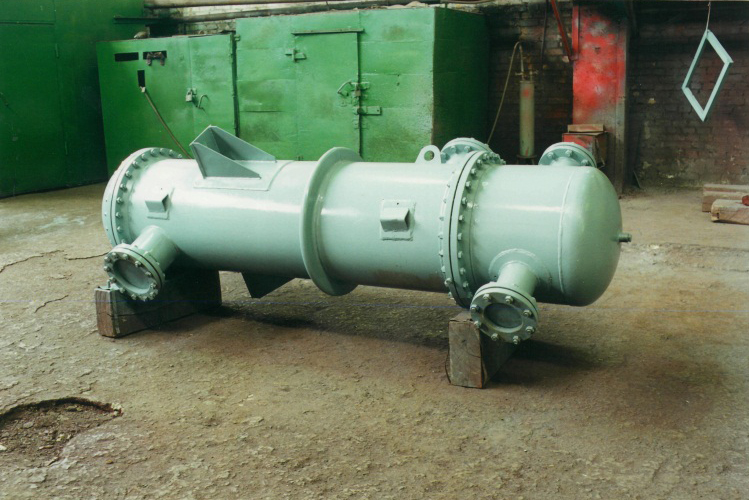

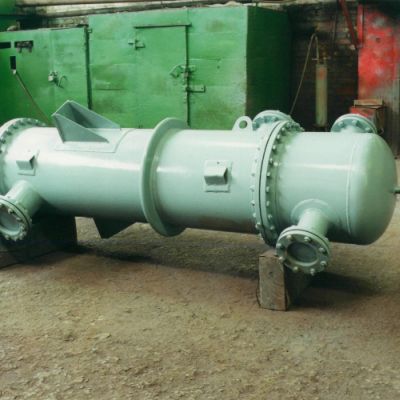

Разделение по назначению включает теплообменники (Т), холодильники (X), конденсаторы (К) и испарители (И), которые являются разновидностями типов "Н" и "К". В свою очередь, по конструкции аппараты могут быть с неподвижными трубными решетками (тип Н) или с температурным компенсатором, расположенным на кожухе (тип К). Аппараты также могут быть горизонтальными (ТНГ, ТКГ, ХНГ, ХКГ, КНГ, ККГ) или вертикальными (ТНВ, ТКВ, ХНВ, ХКВ, КНВ, ККВ, ИНВ, ИКВ) в зависимости от их расположения.

В холодильниках и конденсаторах в качестве охлаждающей среды используется безопасная жидкость или вода с температурой кипения выше 60°C при давлении 0, 07 МПа. Испарители могут быть исполнены с использованием жидкого, газообразного, парогазового или парожидкостного теплоносителя (ИН-1, ИК-1), либо с использованием парового теплоносителя (ИН-2, ИК-2).

Аппараты могут быть одноэлементными или многоэлементными, а при их изготовлении используются гладкие теплообменные трубы (Г). Они также работоспособны в условиях макроклиматических районов с умеренным или тропическим климатом. Климатическое исполнение аппаратов обозначается как "У" или "Т", а категория изделий соответствует 1 по ГОСТ 15150-69.

Аппараты предназначены для установки в географических районах со сейсмичностью менее 7 баллов по 12-ти бальной шкале, используемой в РФ. Для районов со сейсмичностью 7 и более баллов проводится расчет на сейсмичность с учетом конкретного типоразмера согласно СНиП II-7-81.

Основными материалами, используемыми при изготовлении аппаратов, являются углеродистая сталь, нержавеющая сталь и латунь.

Если существующий теплообменный аппарат не справляется с поставленными задачами или требуется новый аппарат для новой технологической схемы, НПО "СПЕЦНЕФТЕХИММАШ" может провести теплотехнический расчет и рекомендовать подходящий тип аппарата. Для этого также можно использовать опросный лист для подбора аппаратов.

Возможно также выбирать аппараты проектной организацией, которая использует это оборудование. При этом ответственность за правильный выбор аппаратов лежит на этой организации.

При заказе аппаратов необходимо предоставить бланк заказа.

Наименование, тип, ТУ, код ОКП Диаметр кожуха, ммDH, DB Длина труб, L мм Сортамент труб, мм Число ходов по трубам Условное давление, МПа Площадьповерхности теплообмена, м2
в кожухе в трубах
Н К Н К 1,0 — 973
Теплообменники с неподвижными трубными решетками (ТН), с неподвижными трубными решеткам и температурным компенсатором на кожухе (ТК)ТУ 3612-024-00220302-02 ОКП 36 1211 159 1000, 1500, 2000, 3000 20×2, 25×2 1 1,6 — 4,0 1,6 1,6 — 4,0 1,6
273
325 1500, 2000, 3000,4000 1; 2
400 (426) 2000, 3000, 4000, 6000
600 (630) 1; 2; 4
800 1,0 — 4,0 1,0 – 1,6 1,0 — 4,0 1,0 – 1,6
1000 3000, 4000 6000, 9000 0,6 — 2,5 0,6 — 1,6 0,6 – 2,5 0,6 — 1,6
3000, 4000, 6000 4,0 4,0
1200 4000, 6000, 9000 0,6 — 2,5 0,6 — 2,5
Холодильники с неподвижными трубными решетками (ХН), с неподвижными трубными решетками и температурным компенсатором на кожухе (ХК) ТУ 3612-024-00220302-02 ОКП 36 1211 159, 273 1500, 2000, 3000 25×2 1 1,6 0,6 1,5 — 787
325 1500, 2000, 3000, 4000 2
400 (426) 2000, 3000,4000, 6000
600 (630) 2; 4 1,0 — 4,0 1,0 — 1,6 0,6
800
1000 3000, 4000, 6000, 9000 0,6 — 2,5 0,6 — 1,6
3000, 4000, 6000 4,0
1200 4000, 6000, 9000 0,6 — 2,5
Конденсаторы с неподвижными трубными решетками (КН), с неподвижными трубными решетками и температурным компенсатором на кожухе (КК) ТУ 3612-024-00220302-02 ОКП 36 1211 600 (630) 3000, 4000,6000 25×2 2; 4; 6 1,0 — 2,5 1,0 — 1,6 0,6 0,6 45 — 706
800
1000 0,6 — 2,5 0,6 — 1,6
1200 4000, 6000
1400 6000
Испарители с неподвижными трубными решетками (ИН), с неподвижными трубными решетками и температурным компенсатором на кожухе (ИК) ТУ 3612-024-00220302-02 ОКП 36 1211 600 (630) 2000, 3000,4000 25×2 1 1,0 — 4,0 1,0 — 1,6 0,6 — 1,0 0,6 — 1,0 40 — 490
800
1000 0,6 — 4,0 0,6 — 1,6
1200 3000, 4000 0,6 — 2,5
1400
