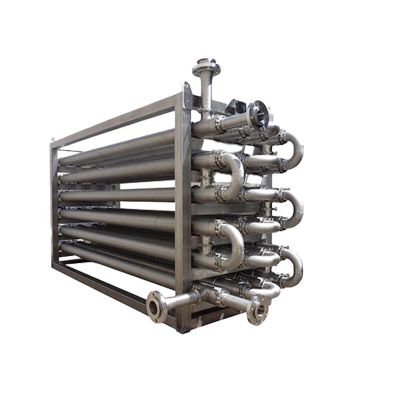

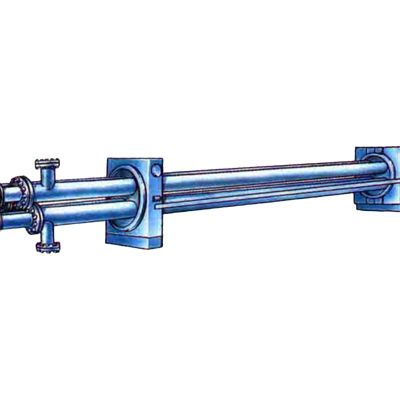

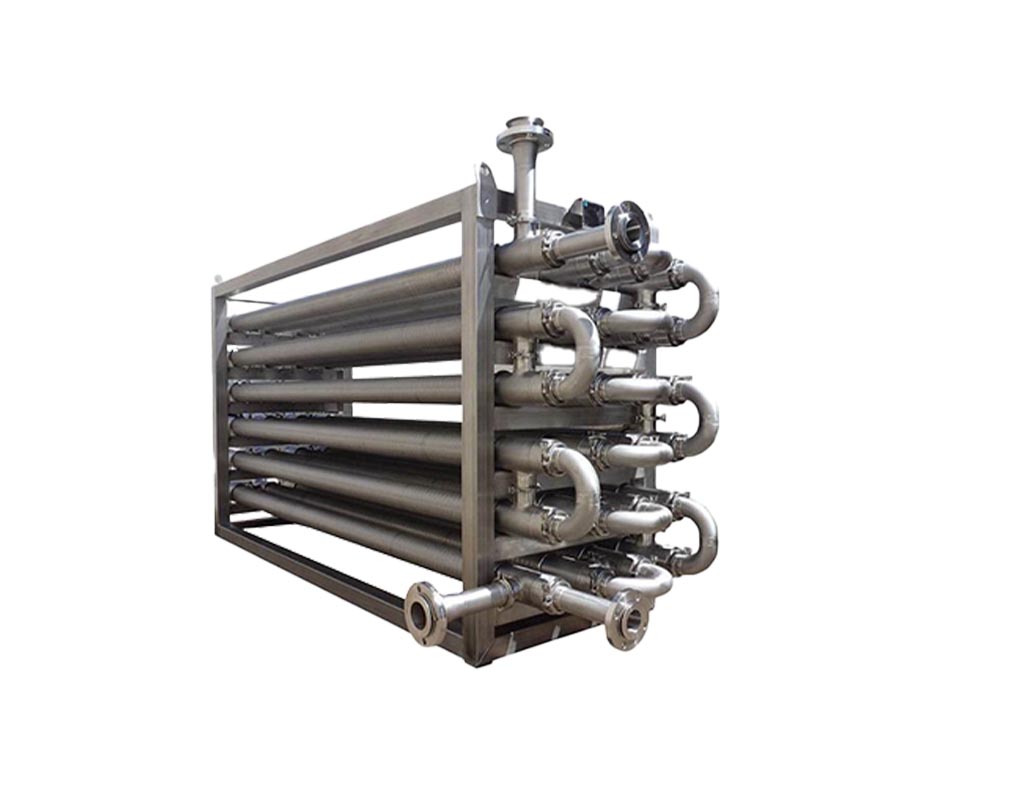

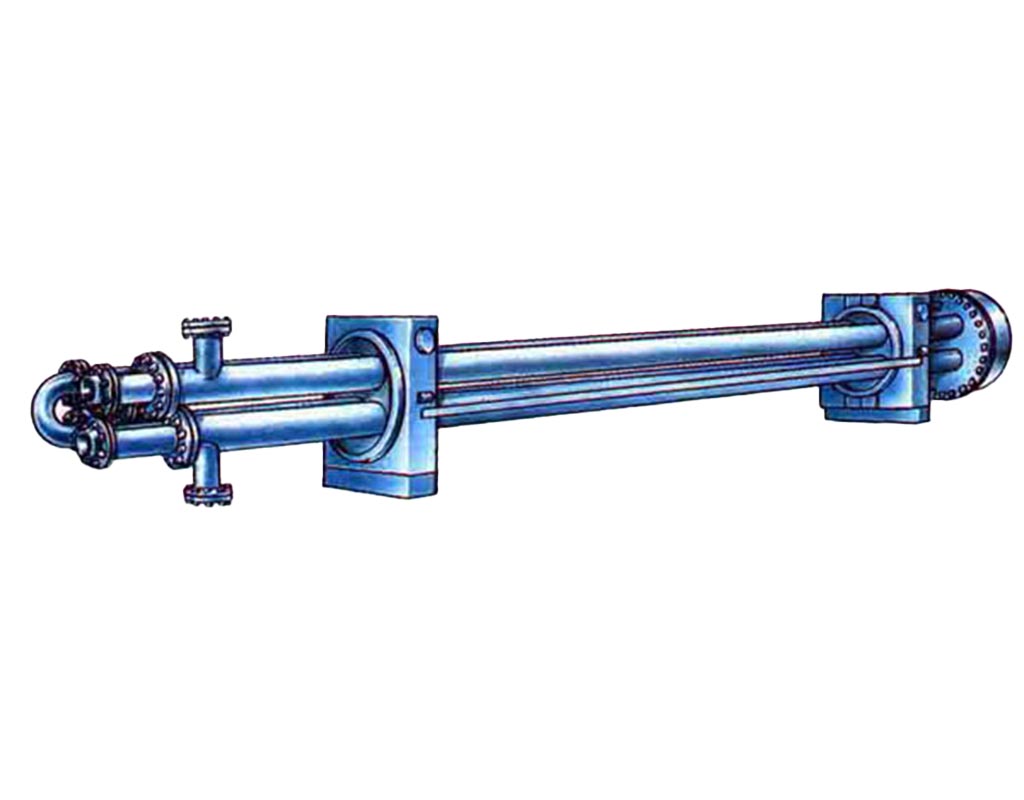

Теплообменники типа "ТТ" (труба в трубе)

Аппараты теплообменные типа «ТТ» состоят из последовательно соединенных элементов, внутри которых содержатся концентрически расположенные трубы. Один теплоноситель движется по внутренним трубам, другой по кольцевому зазору между внутренними и наружными трубами. В данных теплообменниках достигается значительная скорость движения теплоносителей (до 3 м/сек).

Назначение: теплообмен между жидкими технологическими средами с температурой от минус 60 0С до плюс 550 0С в химической, нефтехимической, нефтеперерабатывающей, газовой и других отраслях промышленности, кроме атомной.

Типы: однопоточные типа ТТОН, ТТОР; многопоточные типа ТТМ, ТТРМ;

+7 (343) 227-55-22

teploobmennik@normet24.ru

Теплообменники являются неотъемлемой частью производственных процессов в различных отраслях промышленности, таких как нефтяная, химическая, нефтехимическая и газовая промышленность. Они используются для нагрева и охлаждения различных сред.

Внутри теплообменников устанавливаются теплообменные трубы гладкого исполнения (Г), которые комплектуются ответными фланцами, крепежом и прокладками. Эти типы теплообменников подходят для использования в умеренном и тропическом климате, а также в географических районах с сейсмичностью до 7 баллов.

Для заказа таких теплообменников необходимо заполнить опросный лист или предоставить бланк заказа в соответствии с конструктивными изменениями, указанными в ТУ 3612-014-00220303-99. В зависимости от типа теплообменника, он может работать при разных температурных условиях. Например, аппараты типа ТТОР, ТТМ, ТТРМ могут работать в диапазоне от минус 30°С до 400°С, а аппараты типа ТТОН – от минус 30°С до 300°С. Основные материалы, используемые при изготовлении теплообменников, включают углеродистую и нержавеющую стали.

Теплообменники типа "труба в трубе" используются для нагрева или охлаждения небольших объемов рабочих сред. Они широко применяются в лабораториях и пилотных установках, а также в различных промышленных отраслях в качестве мазутоподогревателей и маслоохладителей. Такие теплообменники могут быть однопоточными (ТТРМ1) для пассивного теплообмена или двухпоточными (ТТРМ2) для процессов с конденсацией и испарением.

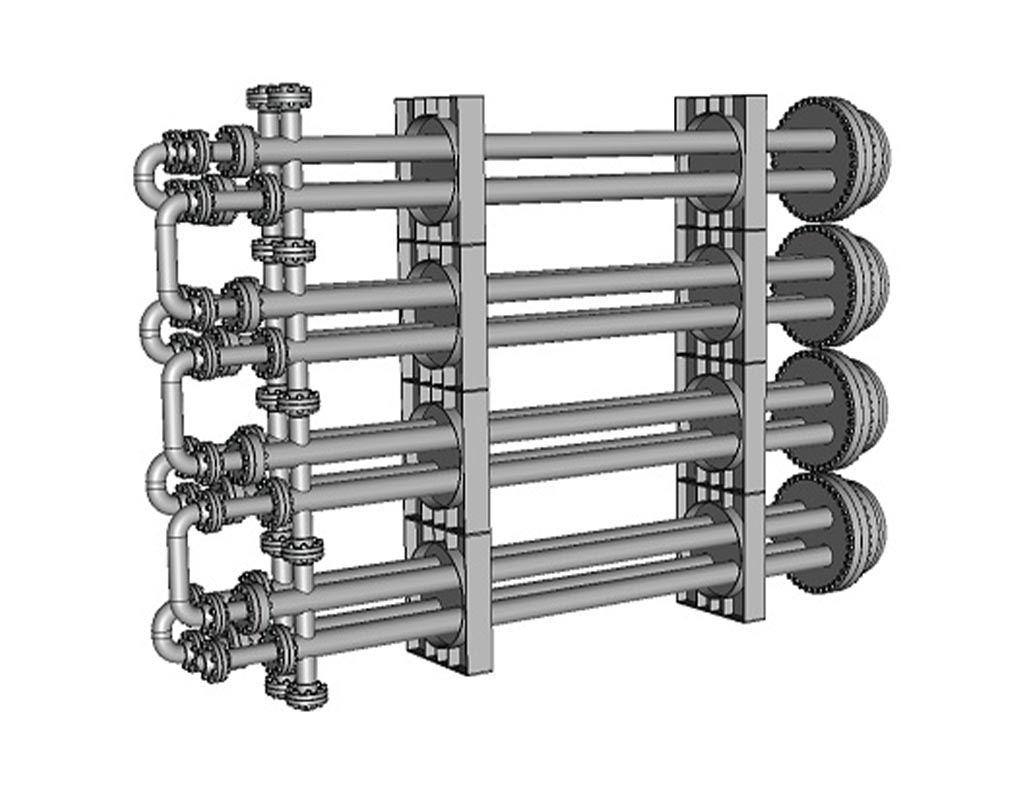

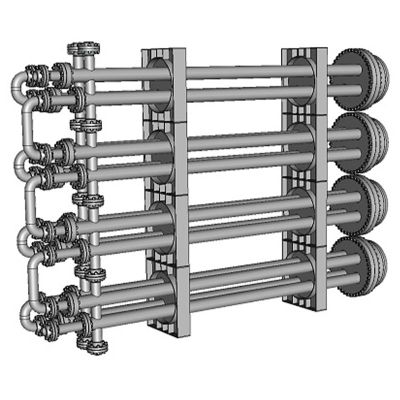

Теплообменники типа ТТМ предназначены для более высоких расходов рабочих сред и могут использоваться для конвективного теплообмена между жидкостями или газами, а также для процессов с частичной конденсацией или испарением. У таких теплообменников имеется конструкция, позволяющая заменять или механически очищать наружную поверхность теплообменных труб.

Теплообменники типа ТТОР предназначены для рабочих сред, которые могут образовывать отложения и загрязнения, а также для сред, содержащих взвеси. Они широко применяются в различных очистных установках и в других отраслях промышленности. Такие аппараты обладают возможностью механической очистки внутренней поверхности теплообменных труб от загрязнений.

Теплообменники типа ТТОН предназначены для использования в условиях, когда нет необходимости очищать наружную поверхность теплообменных труб.

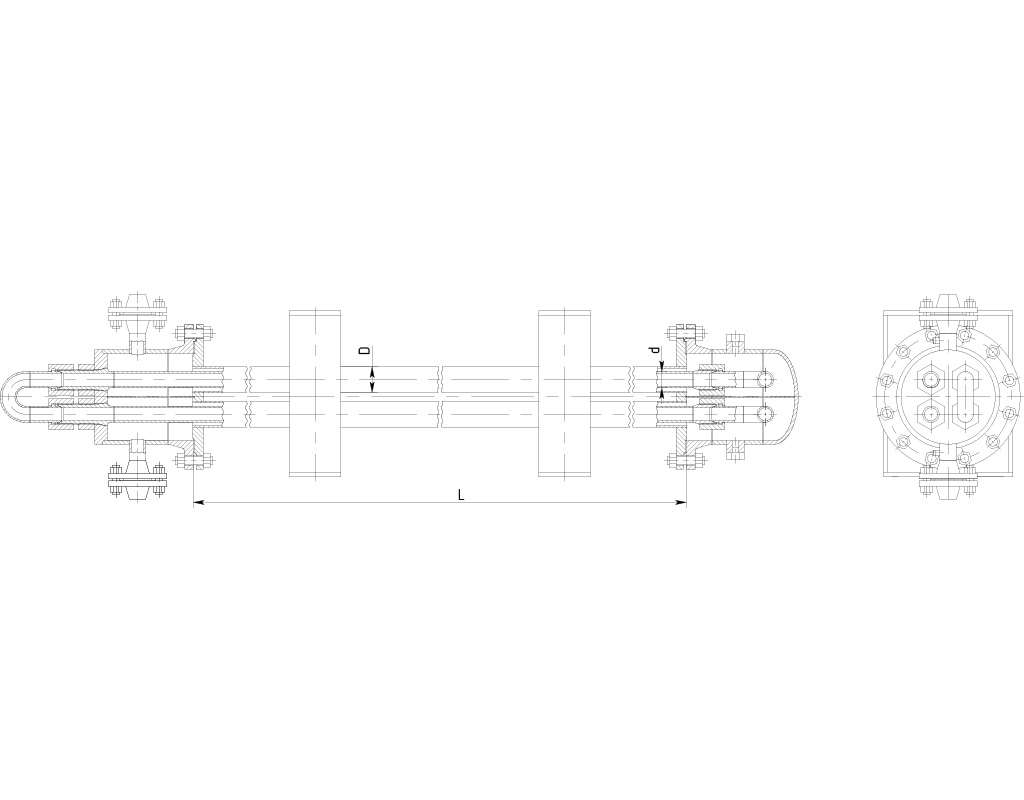

Исполнение аппарата, обозначение НТД, код ОКП	Группа теплообменников	Диаметр труб, мм		Давление Ру, МПа		Длина труб, мм L
		внутренних d	наружных D	в трубном пространстве	в межтрубном пространстве
Неразборные однопоточные малогабаритныеТУ 3612-014-00220302-99ОКП 36 1221, 36 1222	ТТОН 25/57	25	57	6,3; 16,0	4,0; 10,0	1500-3000
	ТТОН 38/57	38
	ТТОН 38/76		76	6,3	4,0
	ТТОН 38/89		89			3000, 4500
	ТТОН 48/76	48	76	6,3; 10,0; 16,0	4,0; 6,3; 10,0	3000, 4500, 6000
	ТТОН 48/89		89	10,0; 16,0	6,3; 10,0
	ТТОН 48/108		108	6,3; 10,0	4,0; 6,3
	ТТОН 57/89	57	89	10,0; 16,0	6,3; 10,0	4500, 6000
	ТТОН 57/108		108	6,3; 10,0; 16,0	4,0; 6,3; 10,0
	ТТОН 89/133	89	133	1,6; 4,0; 6,3;10,0; 16,0	1,6; 4,0; 6,3; 10,0	6000, 9000
	ТТОН 89/159		159
	ТТОН 108/159	108
	ТТОН 133/219	133	219	4,0; 10,0; 16,0		9000
	ТТОН 159/219	159		1,6; 4,0; 6,3; 10,0	1,6; 4,0; 6,3	6000, 9000
Разборные однопоточныеТУ 3612-014-00220302-99ОКП 36 1221, 36 1222	ТТРМ 25/57	25	57	6,3; 10,0; 16,0	1,6; 4,0; 6,3; 10,0	1500, 3000
	ТТРМ 38/57	38		10,0	1,6; 4,0
	ТТРМ 38/76		76	10,0; 16,0	1,6; 4,0; 10,0
	ТТРМ 38/89		89	6,3	1,6; 4,0	3000, 4500
	ТТРМ 48/76	48	76
	ТТРМ 48/89		89	6,3; 10,0	1,6; 4,0; 6,3	3000, 4500, 6000
	ТТРМ 57/89	57		10,0	1,6; 4,0	4500, 6000
	ТТРМ 57/108		108		1,6; 4,0; 6,3
Разборные многопоточныеТУ 3612-014-00220302-99ОКП 36 1221, 36 1222	ТТМ5 38/89	38	89	1,6; 4,0	1,6; 4,0	3000, 4500, 6000
	ТТМ5 48/89	48
	ТТМ5 48/108		108
	ТТМ5 57/108	57
	ТТМ7 38/89	38	89			4500, 6000, 9000
	ТТМ7 48/89	48
	ТТМ7 48/108		108
	ТТМ7 57/108	57
	ТТМ12 38/89	38	89			6000, 9000
	ТТМ12 48/89	48
	ТТМ12 48/108		108
	ТТМ12 57/108	57
	ТТМ22 38/89	38	89
	ТТМ22 48/89	48
	ТТМ22 48/108		108
	ТТМ22 57/108	57
	ТТМ31 38/89	38	89
	ТТМ31 48/89	48
Разборные однопоточныеТУ 3612-014-00220302-99ОКП 36 1221, 36 1222	ТТОР 89/133	89	133	1,6; 4,0	1,6; 4,0	4500,6000, 9000
	ТТОР 89/159		159
	ТТОР 108/159	108
	ТТОР 133/219	133	219			6000,9000
	ТТОР 159/219	159
